Sistem, en kısa hareket mantığına göre en uygun kaynak rotalarını otomatik olarak hesaplar ve gerçek zamanlı çarpışma önleme sağlar. Böylece manuel müdahaleye gerek kalmadan sorunsuz ve güvenli çalışma gerçekleştirilir.
Kaynak dikişleri modelden otomatik olarak çıkarılır ve kaynak yolları anında oluşturulur. Manuel programlama ihtiyacını ortadan kaldırarak verimliliği önemli ölçüde artırır.
Yüksek hızlı tarama sayesinde model ile iş parçası hizalanır; yön, yüzeyler ve referans noktaları otomatik olarak tanınarak hassas kurulum sağlanır.
TEKLA, SolidWorks ve UG dosyalarını, ayrıca 3D model dönüştürme ve parametrik modellemeyi destekleyerek farklı tasarım sistemleri arasında sorunsuz entegrasyon sağlar.
Tek Tıkla Çizim Ayrıştırma

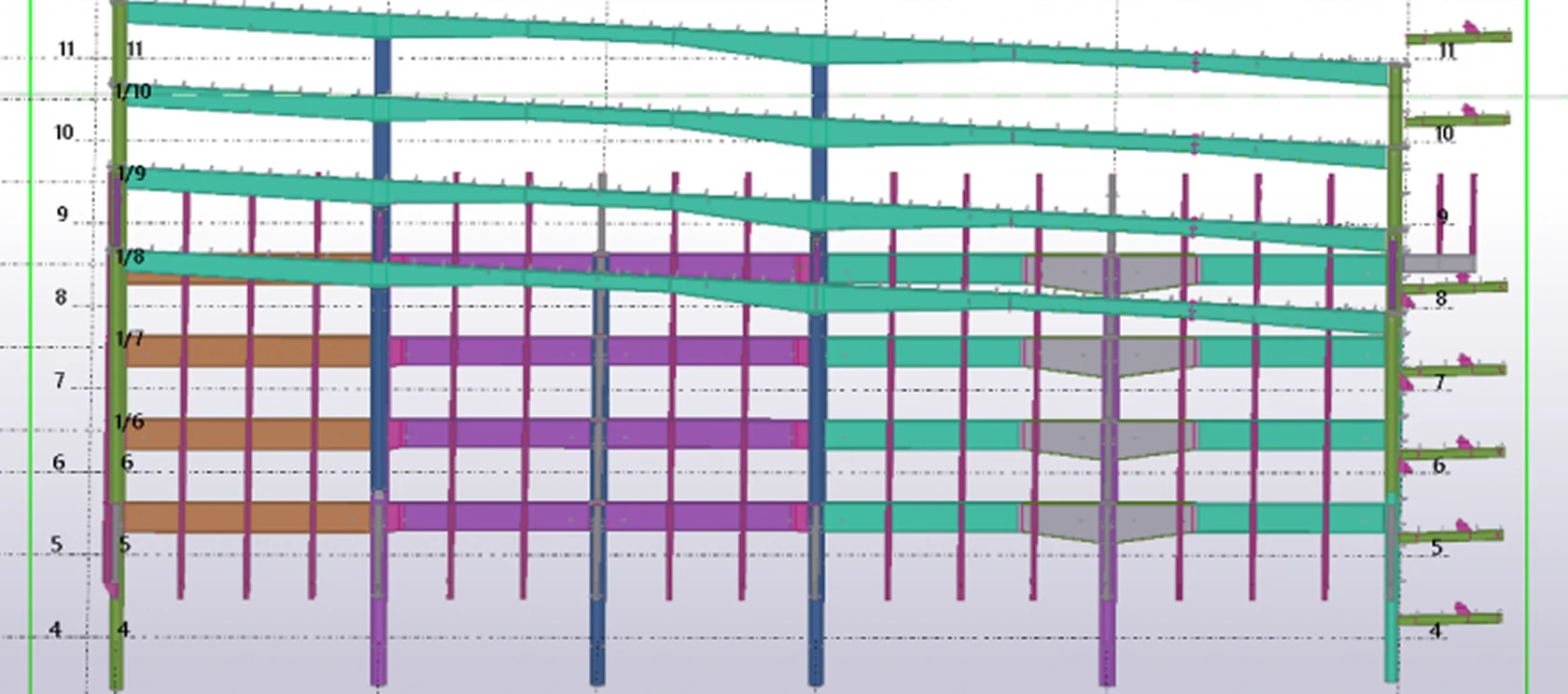

Vinç kirişleri, nervür plakaları, aşık destek plakaları, konsollar, köprü diyaframları, gemi yapımı alt montajları ve diğer çeşitli çelik yapıların öğretimsiz kaynak işlemlerini destekler. Ayrıca TEKLA çelik yapı atölyelerinin tek tıkla ayrıştırılmasını sağlayarak, tekil bileşenlerin robot sistemine kolay ve hızlı şekilde aktarılmasına olanak tanır.
TEKLA detaylandırmasına ek olarak, bu ürün aşağıdaki çoklu modelleme yöntemlerini destekler:
• SolidWorks ve UG'den 3D model dosyalarının içe aktarılması (STP, STEP vb.);
• 2D çizimlerin içe aktarılması ve 3D modellere dönüştürülmesi;

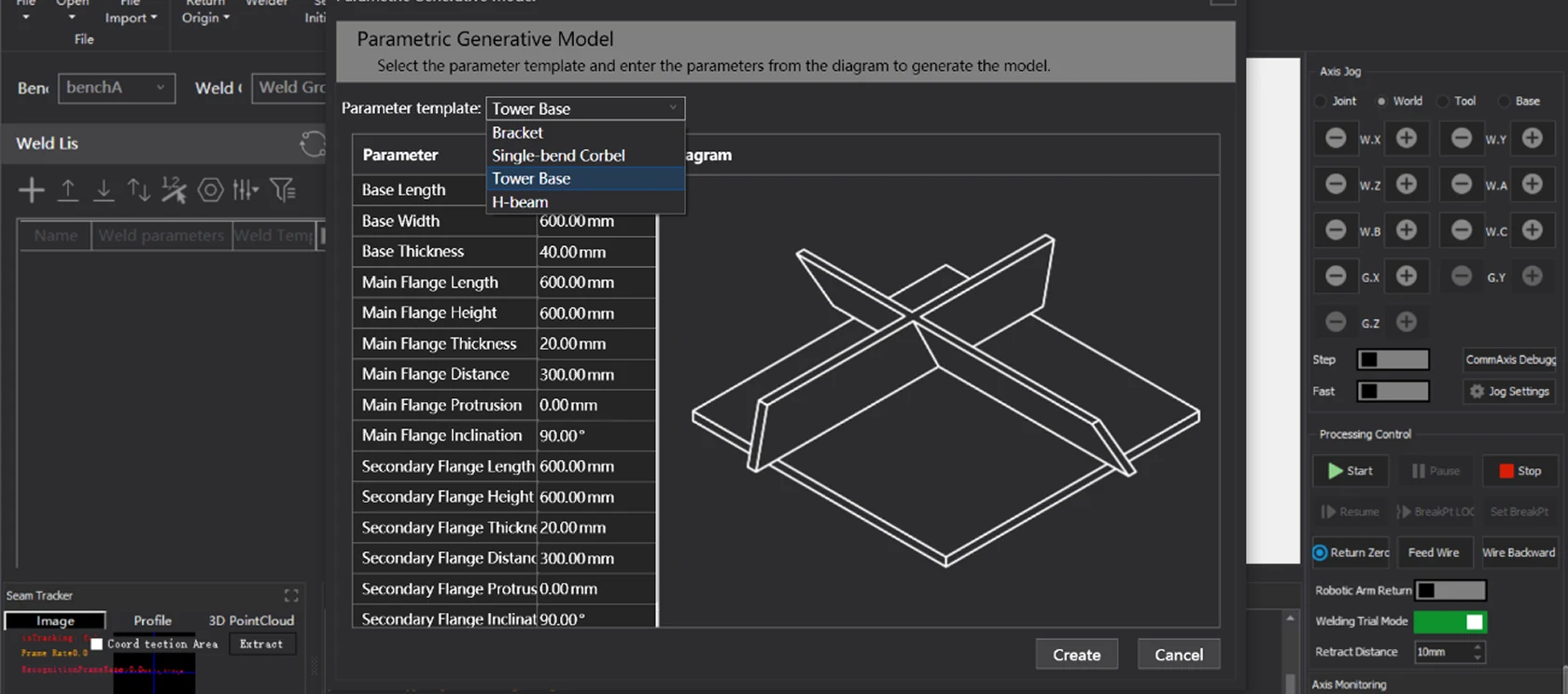

• Parametrik modelleme;

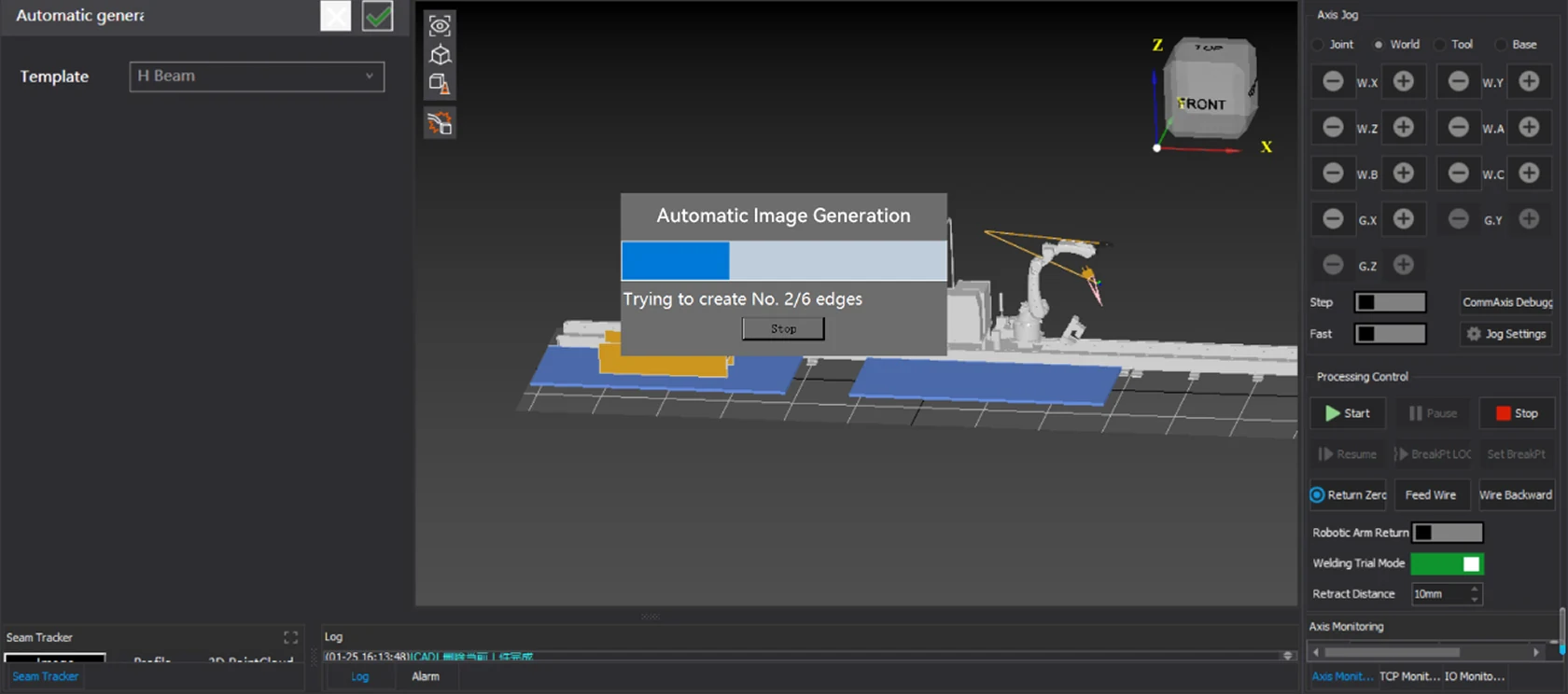

İçe aktarılan kaynak modeline dayalı olarak kaynak dikişlerini otomatik olarak çıkarır.

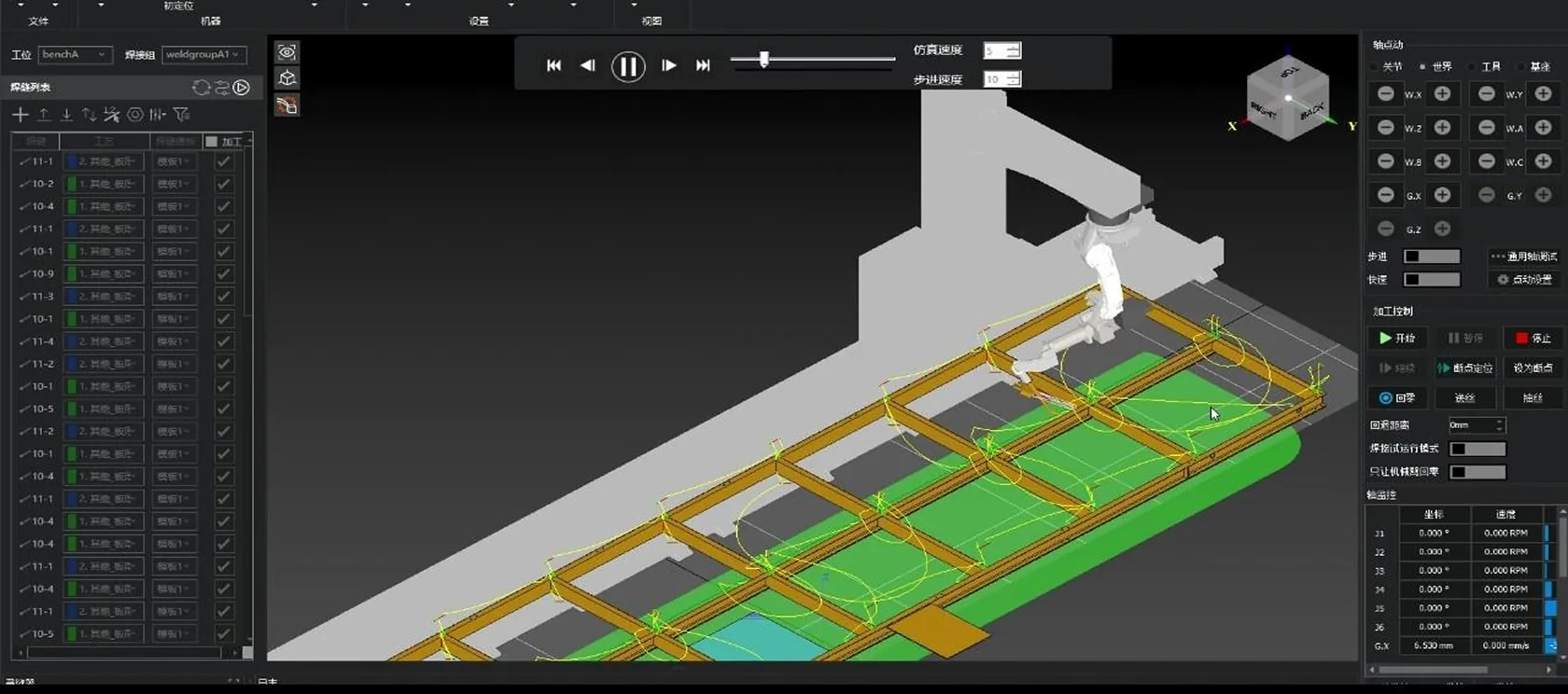

Manuel müdahale gerektirmez. Sistem otomatik sıralama yapar (robotun en kısa hareket mesafesine göre), otomatik yol planlamayı, çarpışma tespitini, tekillik noktalarından kaçınmayı ve kaynak torcu pozisyonlarının otomatik oluşturulmasını destekler.

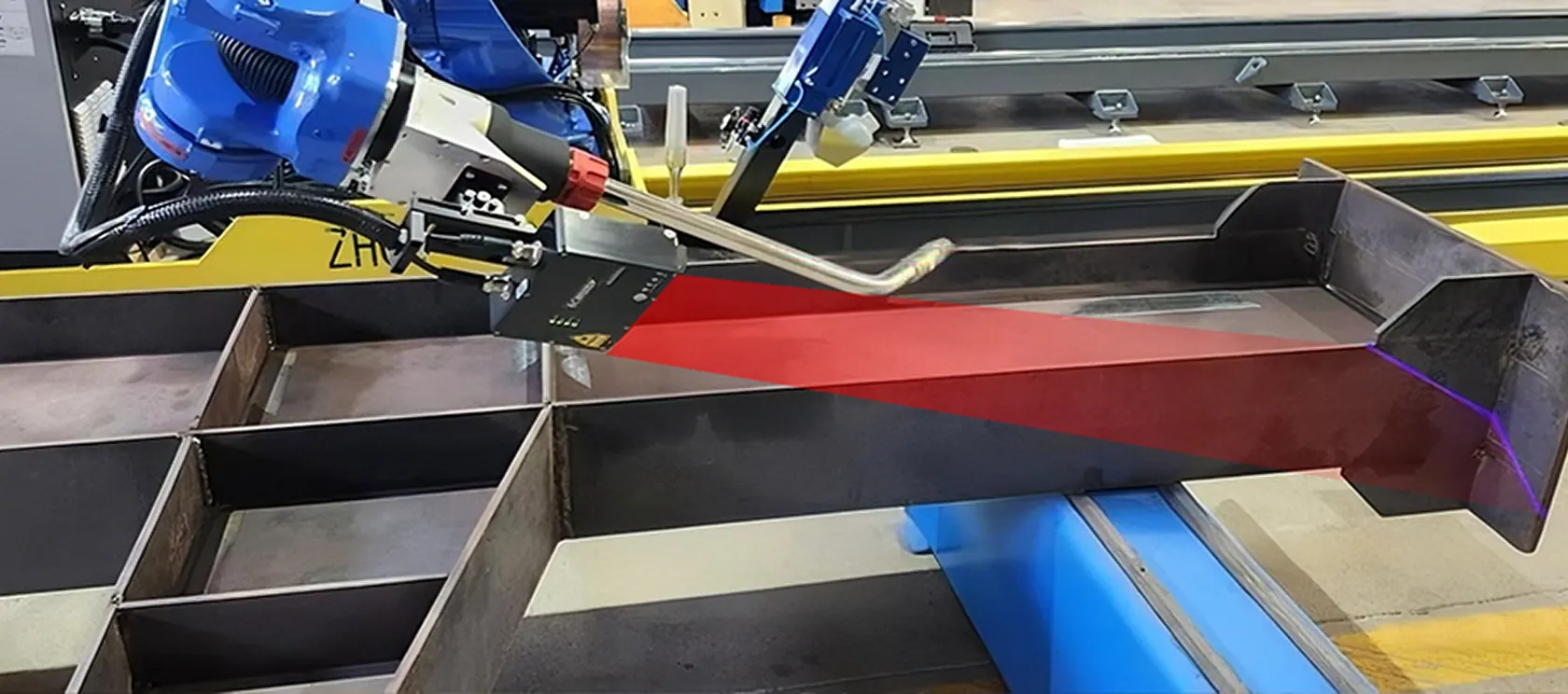

İlk konumlandırma için uzun mesafeli (yüksek standoff) yüksek hızlı tarama kullanılır. Bu sayede model ile gerçek iş parçası arasında otomatik eşleştirme yapılır ve iş parçasının A ve B yüzleri ile baş ve kuyruk yönleri otomatik olarak tanımlanır.
Uygulama alanı | Çelik profillerin ikincil işlenmesi |
|---|---|
Kaynak istasyonu sayısı | 1 veya 2 |
Hareket ekseni stroku | 6.000 / 12.000 mm |
Robot kolunun maksimum erişim mesafesi | 2.010 mm |
Maksimum hareket hızı | ≤ 0,4 m/s |
Kaynak yapılacak iş parçasının uzunluğu | ≤ 12.000 mm |
| Maksimum iş parçası yüksekliği | ≤ 1.500 mm |
| Maksimum kaynaklanabilir kalınlık | ≤ 200 mm |
